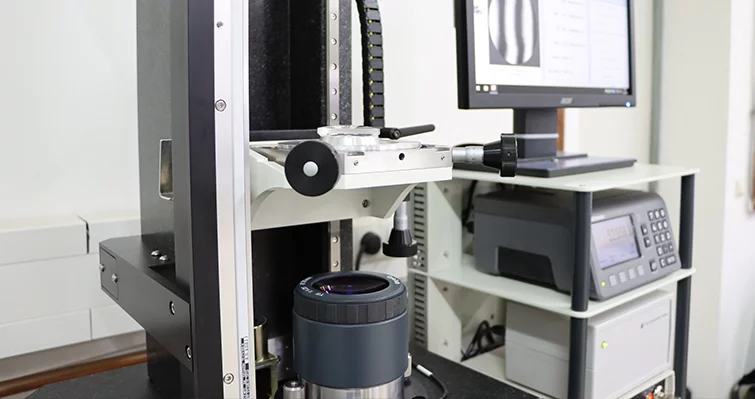

Die kompakten Fizeau-Werkstattinterferometer der Serie OWI 60 HP sind speziell für die Vermessung optischer Komponenten im Bereich der Mikrooptik geeignet. Kombiniert mit den hochweritgen OptoTech 60mm Objektiven, haben diese Geräte den idealen Messbereich für mikrooptische Komponenten bis zu Ø 60mm mit einer Messgenauigkeit von λ/20.

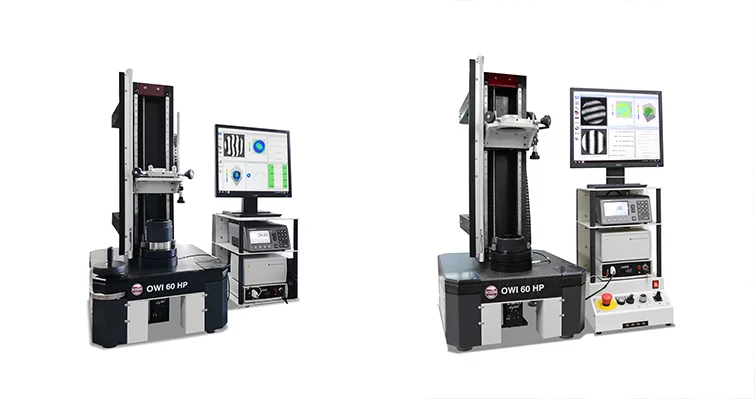

Die kompakten Fizeau Werkstattinterferometer der OWI 60 HP Serie sind in verschiedenen Versionen verfügbar:
-
OWI 60 HP: Standardaufbau mit Interferometermodul, das auf den Granittisch monitiert und nach oben entlang der Z-Achse ausgerichtet ist.
-
OWI 60 HP Invers: Inverser Aufbau des Interferometermoduls, das auf der Z-Achse monitert und auf den Granittisch gerichtet ist. Eignet sich zum Messen von Tragkörpern.
-
OWI 60 HP-A: Automatische Variante. Zur automatischen Radien- und Formmessung von Prüflingen, die vorher mit einer Referenz kalibriert wurden. Kombination mit Belade-Roboter möglich.
Highlights:
-
Messbereich für Mikrooptiken bis zu Ø 60mm mit einer Messgenauigkeit λ/20
-
Einziges Gerät seiner Klasse mit optionalem Zweittisch zur Messung optischer Systeme im Durchlicht oder Asphären (CGH)
-
Erstklassige Radienmessgenauigkeit durch hochgenaues Laser Distanz Messsystem in der optische Achsen mit absoluter Vermeidung von Abbe-Fehlern (optional)
-
Eine robuste Granitplatte und Luftdämpfungselemente garantieren ein stabiles Handling und zuverlässige Messergebnise während der Messzyklen
-
Ein umfangreiches Baukastensystem erlaubt eine ideal auf den individuellen Einsatz abgestimmte Konfiguration aller Achsen hinsichtlich Lagerung und Tischantrieb und eine einfach Bedienung
-
Alle Achsen optional mit motorischen Achsen verfügbar
-
Automatische Radienmessungen und Formmessung auf Knopfdruck (optional)
-
Platzoptimiertes Layout sowie ein offenes und optimiertes Design, das für die Integration einer automatisierten Roboter-Beladung vorbereitet ist
