ASP 200 CNC-B

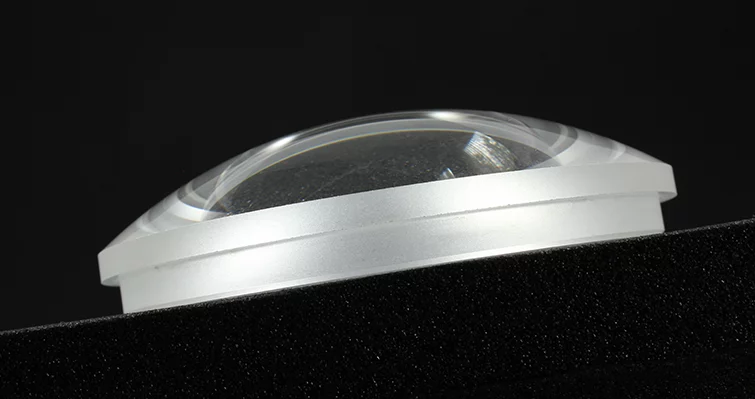

Die OptoTech 4-Achs Poliermaschine ASP 200 CNC-B ist eine einfache, aber universell einsetzbare Poliermaschine für Sphären und Asphären bis hin zu 3D-Flächen.

Feinoptik
CNC
Polieren
AllgemeinHighlightsSystemvorteileOptionenTechnische Daten
PDF Download
Kontaktanfrage
Kontaktformular


Kontaktanfrage

Highlights

  • 4 Achsen mit CNC gesteuerter Oszillation im Asphärenmittelpunkt

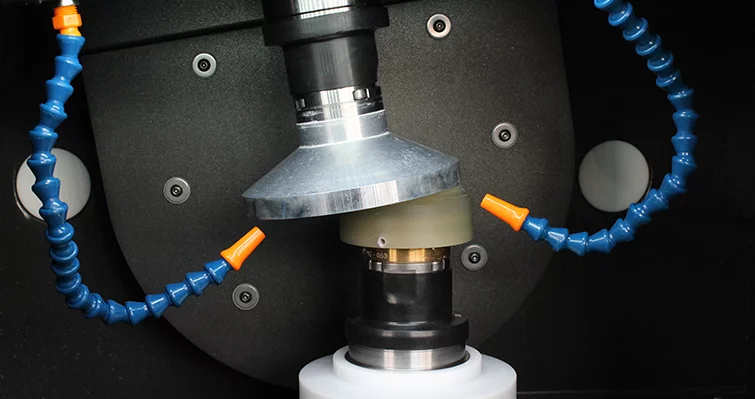

  • 1 vertikale Spindel für das Werkstück  und 1 vertikale Spindel für das Polierwerkzeug
  • OptoTech AspheroSpeed® Polierverfahren
  • Bearbeitung mit Formwerkzeugen (sphärische Flächen) oder zonalen topographischen Werkzeugen (Asphären)
  • Werkzeugspindel mit flexiblem Flächenpolierwerkzeug oder topographischem Korrekturpolierwerkzeug bestückbar
  • Steifer und verwindungsarmer Maschinenaufbau auf schwingungsarmer Graugussbasis
  • Geringe Rüstzeiten durch dialogorientierte MS Windows Benutzeroberfläche und integriertem OptoTech PolyCAM 3D Software Paket

Systemvorteile

  • Optimale Maschinenkinematik für die Bearbeitung von Asphären mit sehr reproduzierbaren Ergebnissen
  • Steifer und verwindungsarmer Maschinenaufbau auf schwingungsarmer Graugussbasis
  • Arbeitsraum Telflon-Beschichtet für einfachste Reinigung
  • Geringe Rüstzeiten durch dialogorientierte MS Windows Benutzeroberfläch
  • Schneller und präziser Werkzeugwechsel durch Hydrodehn-Spanntechnologie

Optionen

  • POLyCAM-3D Softwarepaket
  • Fernwartung
  • Schnittstelle zu modernen Profilmessgeräten (z. B. der Taylor Hobson Talysurf PGI Serie, Mahr MarSurf)
Technische Daten
ASP 200 CNC-B
Anwendung

Poliermaschine für sphärische, asphärische und Freiformflächen

Arbeitsbereich Durchmesser (Asphären und 3D-Flächen)10 mm - 220 mm
Arbeitsbereich Durchmesser (SynchroSpeed-Modus)10 mm - 120 mm
Verfahrweg B-55 ° - 55 °
Verfahrweg C - 360 °
Verfahrweg X0 mm - 380 mm
Verfahrweg Z0 mm - 150 mm
Anzahl der Achsen4 (X, Z, B, C)
SteuerungSiemens Sinumerik 840 Digital Solution Line
Vorschub AxenX: 0 - 10.000 mm/min; Z: 0 - 7.500 mm/min; B: 0,01 - 3.000°/min; C: 0 - 2.000 mm/min
Werkstückspindel Drehzahl: 0 - 2.000/min; Anschluss: Hydrodehn Ø 25
Werkzeugspindel Drehzahl: 0 - 2.000/min; Anschluss: Hydrodehn Ø 25
Wiederholgenauigkeit AchsenX: ± 0,001 mm; Z: ± 0,001 mm; B: ± 2“; C: ± 13”
Vakuum-0.7 bar
Druckluft5 bar
Strombedarf (andere auf Anfrage)13 kVA
AbmessungenBreite: 1780 mm, Höhe: 1990 mm, Tiefe: 1830 mm
Gewicht (ca.)2400 kg
DisclaimerÄnderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
