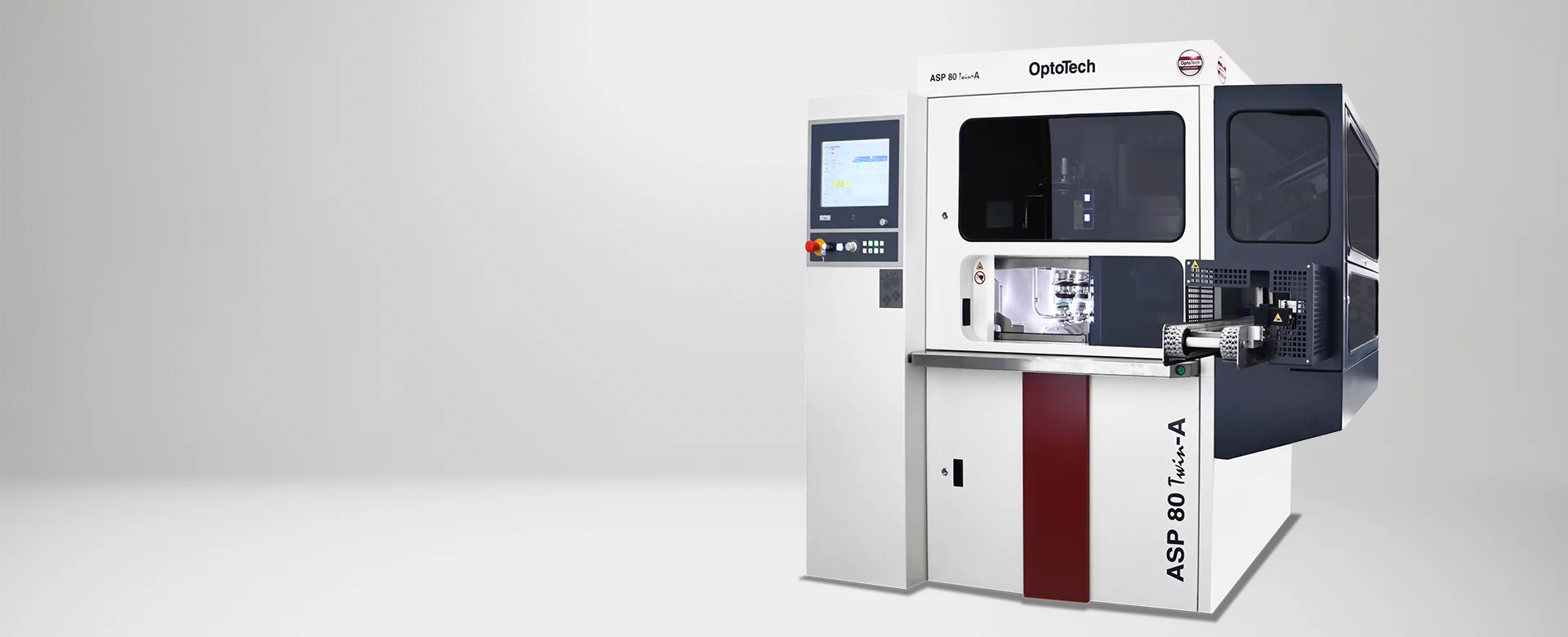

ASP 80 Twin-A

Die OptoTech Poliermaschine ASP 80 Twin-A ist für das vollautomatische Hochgeschwindigkeitspolieren von Freiformflächen konzipiert und kann gleichzeitig zwei torischen/atorischen oder Rückseiten-Gleitsichtgläsern polieren. Runde, ovale oder anders geformte Linsen können poliert werden.

Brillenoptik

Polieren

Automation

Kunststoff

Jetzt anschauen

PDF Download

Kontaktanfrage

Highlights

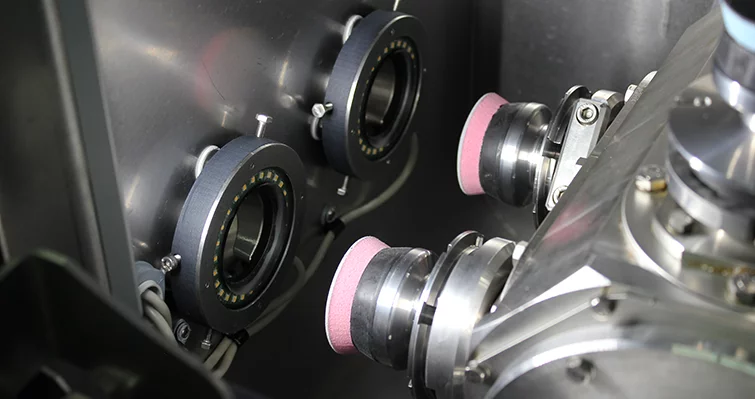

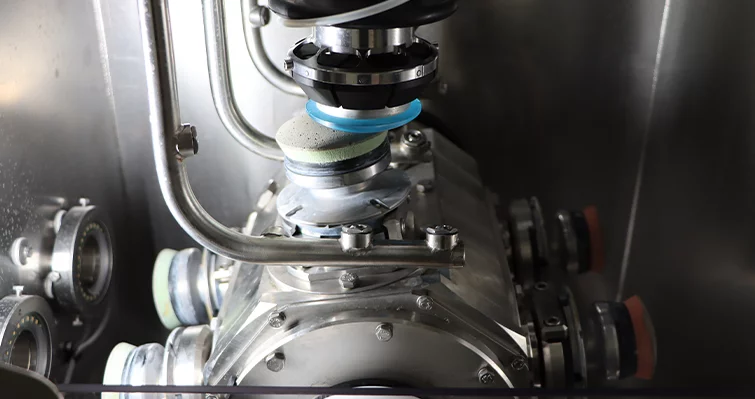

Ausgestattet mit einem Twin-Werkzeugrevolver mit jeweils 4 Polierwerkzeugen (2 Vorpolierwerkzeuge, 1 Feinpolierwerkzeug) die sich optimal an die jeweilige Glasgeometrie anpassen

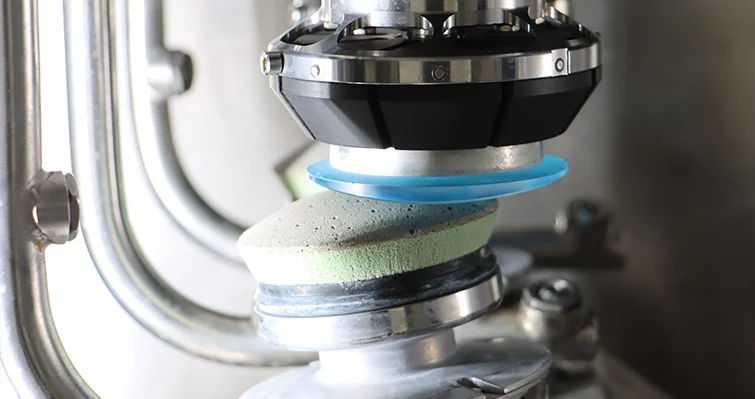

Neue Poliertechnologie mit HPT-Werkzeugen (Hybrid Polishing Technology): Für kürzere Polierzyklen, höhere Abtragsraten und längere Werkzeugnutzung
Bilderkennungssystem zur Beurteilung des Werkzeugzustands
Integrierte, vollautomatische Reinigungsstation

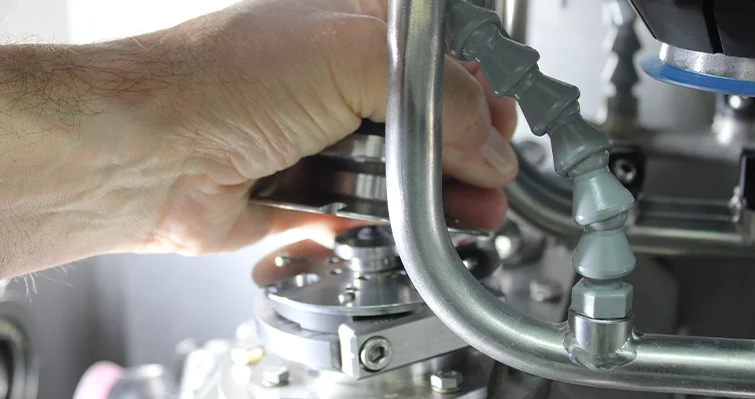

Quickchange Werkzeugwechselkonzept

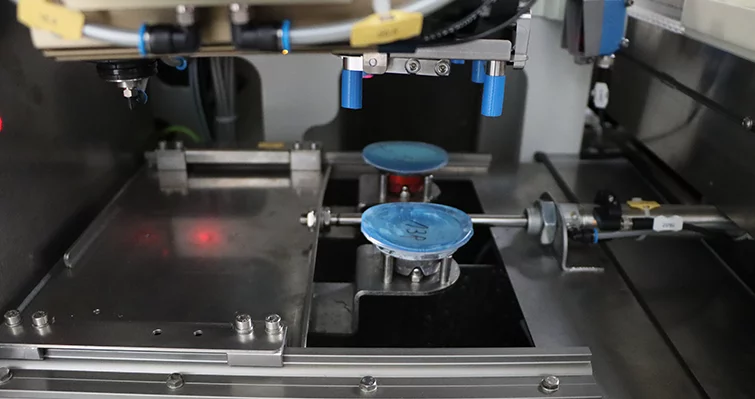

Optimierte, automatische Beladung für ununterbrochene Bearbeitung und höchste Leistungsfähigkeit

Systemvorteile

Vollautomatischer Polierprozess
Niedrige Betriebskosten durch langlebige HPT Polierwerkzeuge
Alle Materialien lassen sich mit denselben Werkzeugen bearbeiten
Hohe Prozesssicherheit
Konsistente Oberflächenqualitäten
Hoher Durchsatz für torische Flächen und Freiformflächen

Optionen

Optionale Arbeitsbereicherweiterung zum automatischen Polieren von Lentikularlinsen und Radien bis zu -26 mm auf Anfrage erhältlich

Technische Daten

	ASP 80 Twin-A
Anwendung	Automatisierte Poliermaschine
Arbeitsbereich Basis Kurve cv	bis zu -13 dpt. (Index 1.600)
Arbeitsbereich Basis Kurve cx	bis zu 10 dpt. (Index 1.600)
Arbeitsbereich Zylinder	Bis zu 6 dpt.
Glasdurchmesser	40 mm - 85 mm
Optionaler erweiterter Bereich für Polieren	Lentikulargläser und Radius bis zu -26 mm
Steuerung	Beckhoff
Glasmaterial	All organic Materials
Produktivität	100 lenses/h; (abhängig von Material, Durchmesser etc.)
Spindeln	2x Werkstückspindeln; 1x Werkzeug-Revolver
Werkzeuge	HPT-Werkzeuge (Hybrid Polishing Technology)
Druckluft	6 bar
Strombedarf (andere auf Anfrage)	11 kW / 400 V / 50 Hz
Abmessungen	Breite: 2030 mm, Höhe: 2030 mm, Tiefe: 1860 mm
Gewicht (ca.)	1400 kg
Disclaimer	Änderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
