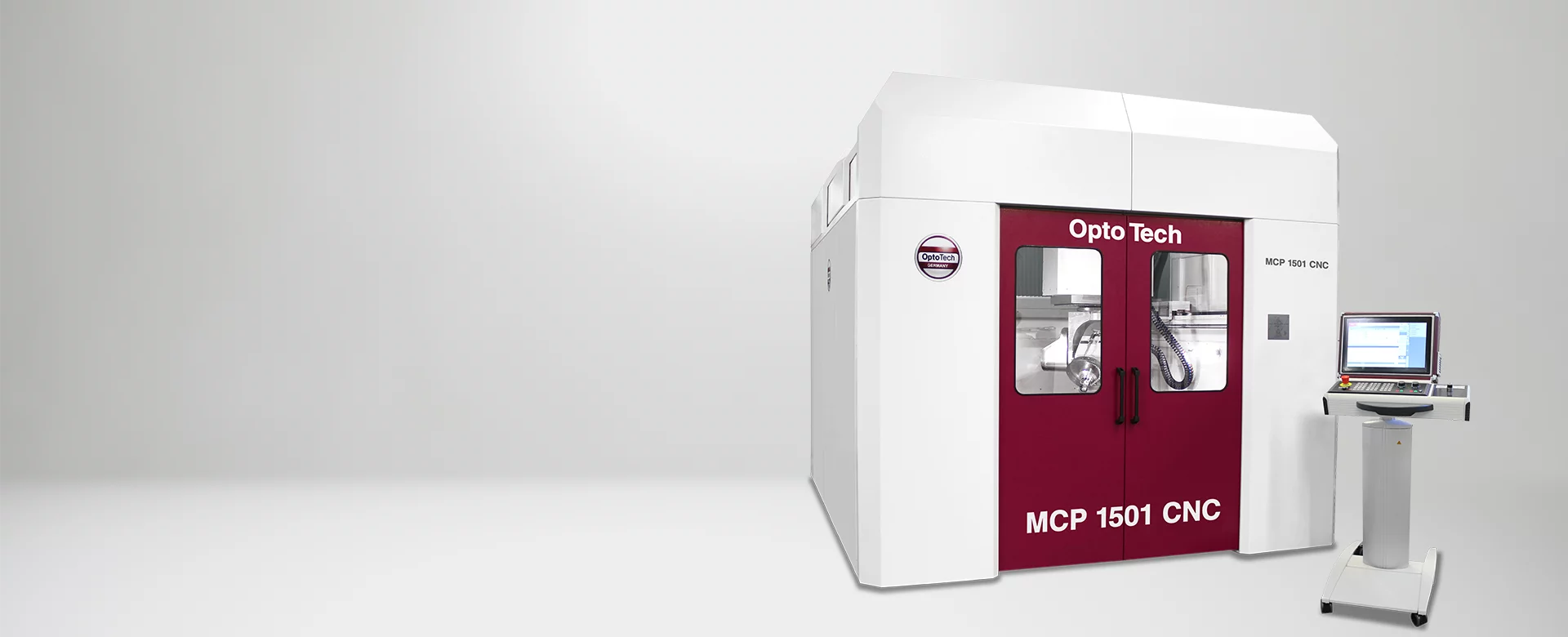

MCP 1501 CNC
Die MCP 1501 CNC ist eine hochmoderne Maschine für komplexe Polieraufgaben. Sphären, Asphären und 3D-Flächen können in höchster Präzision bearbeitet werden. Das innovative Multitoolkonzept bietet optimale Verfahrenstechnik. Leistungspolitur und Korrekturpoliertechnologie integriert in einer Maschine.
Feinoptik
CNC
Polieren
Feinkorrektur
Kontaktanfrage
Highlights

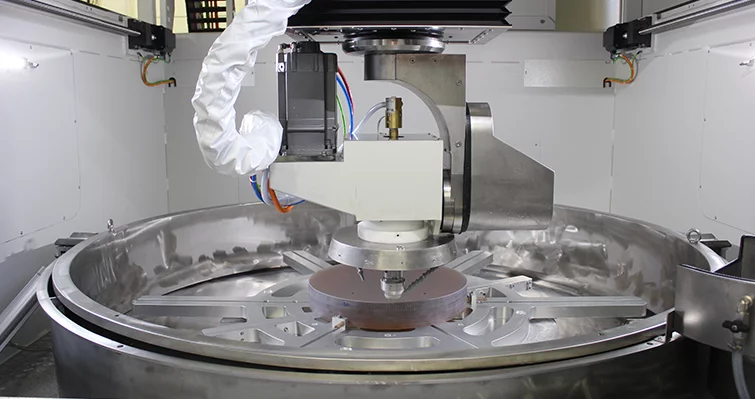

- 5+1-Achs Polier- und Korrekturpoliermaschine zum Vorpolieren und zum hochpräzisen Korrekturpolieren von vorpolierten Werkstücken aus Glas, Keramik oder anderen sprödharten Materialien
- Die Vielzahl einsetzbarer Werkzeuge wie zum Beispiel Advanced Wheel Polishing Technology (A-WPT), Actice Fluid Jet Polishing (A-FJP) Polierkopf, sowie verschiedene Pechpolierwerkzeuge machen die Poliermaschinen der MCP Serie zur universellen Maschine für die Optikfertigung
- Volle Onlineverbindung der kompletten Arbeitsgruppe (MCG Serie mit MCP Serie und Leitz Hexagon PPM-C Infinity Messmaschine). So können selbst Freiformflächen noch per Korrekturdatensatz feinkorrigiert werden
- Mit direkter Schnittstelle zu taktilen und optischen Oberflächenmessgeräten wie z.B. Taylor-Hobson Form Talysurf, Mahr MarSurf, Mitutoyo oder OptoTech Interferometern
- Verwendet konventionelle Betriebsmittel (z.B. Ceriumoxyd als Poliermittel, Polyurethan als Poliermittelträger)
- Maschinenfront und Maschinendach kann zur besseren Werkstückbeladung per Kran oder Gabelstapler geöffnet werden
Systemvorteile
- Ultrapräzises Korrekturpolieren mittels diverser Werkzeugkonstellationen
- Maximale Flexibilität bei größtmöglichem Arbeitsraum
- Modularer Aufbau und verschiedene Ausbaustufen garantieren maximale Variabilität
Prozessmerkmale
Prozesstechnologien:
- Radpolieren (A-WPT oder WPT) Spiral & Raster Modus
- Active Fluid Jet Polieren (A-FJP) Spiral & Raster Modus
- Polieren mit Pechwerkzeug mit Kinematik einer Hebelmaschine (High End Polieren)
- Polieren mit Subapertur Polierstift
- Zylinderpolieren
- Optional: Feinkorrektur von sphärischen Flächen mit POLyCAM-2D
- Optional: Feinkorrektur von asphärischen Flächen mit POLyCAM-3D
Optionen
- Filterabsauganlage
- Poliermittelbehälter
