MSI 300

Multifunktionelles Stitching Interferometer zum Prüfen von hochaperturigen Sphären bis Ø 300 mm.

Metrology

Interferometrisch

Formmessung

Radienmessung

Kontaktanfrage

Highlights

Das neue multifunktionale Stitching-Interferometer MSI 300 wurde speziell zur Prüfung von hochaperturigen Sphären bis 300 mm Durchmesser entwickelt. Optional können Planflächen bis Durchmesser 300mm geprüft werden
Messaufbau aus Granitstein, passiv luftgelagert auf Rohr-Schweißgestell montiert
Hochpräziser Radienschlitten in Z-Achs-Anordnung

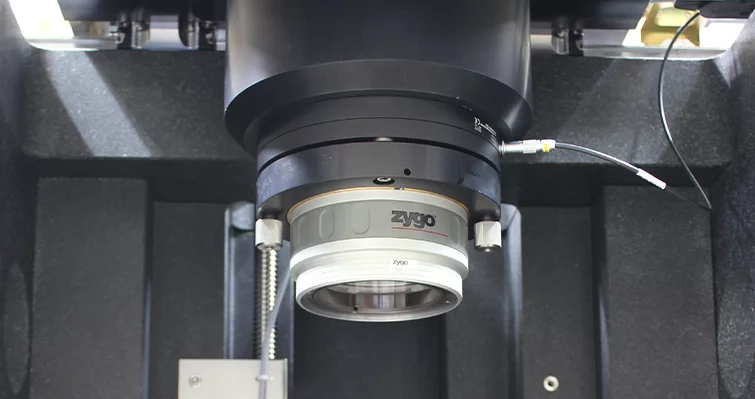

MarOpto FI 1100 Z Interferometer-Modul
Invers-Anbau des Interferometer-Modul auf X/Y-Kreuzschlitten

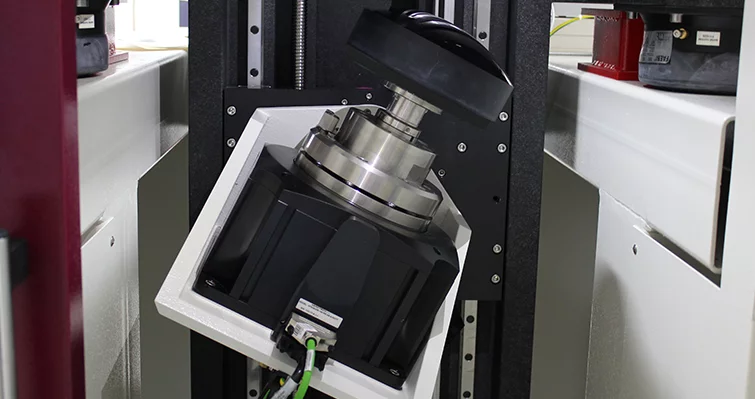

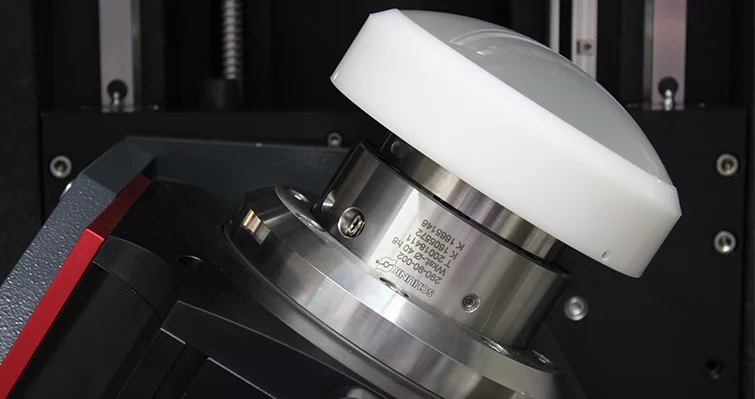

Hochauflösende Schwenkachse (B-Achse) zur Positionierung hochaperturiger Sphären im Strahlengang
Direkt-angetriebene Drehachse (C-Achse) zur Drehung von hochaperturigen Sphären und Planoptiken (Option) im Strahlengang

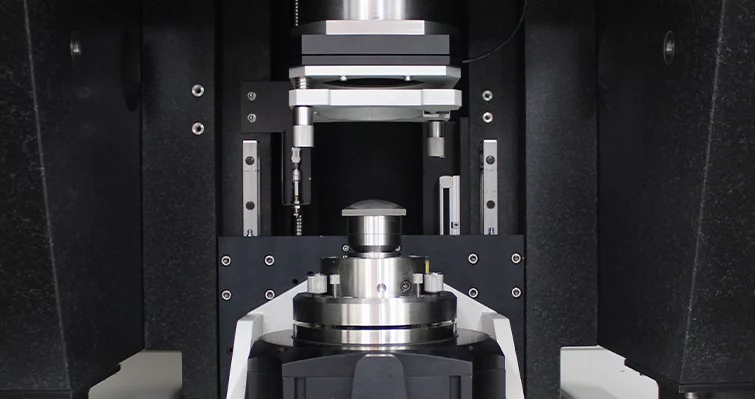

Standard Werkstück-Aufnahme HD-40 (weitere optional)
Anbau von OptoTech Inspect Mini EL-F Digital 4“ Fizeau-Interferometermodul (Andere auf Anfrage)

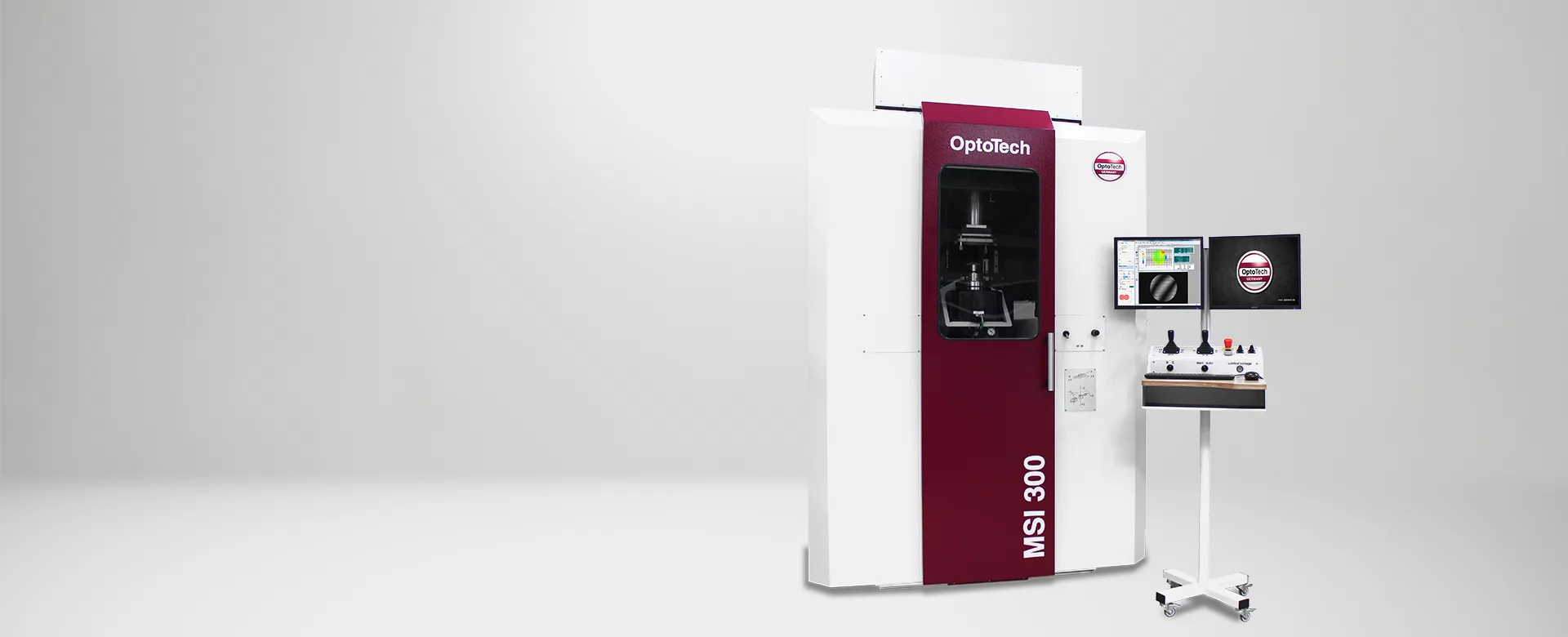

Kompakte Maschineneinhausung im OptoTech-Design mit integriertem PC-Arbeitsplatz
Bedienung: Wahlweise konventionell manuell oder mit automatischer Achssteuerung über μStitch MSI-Software

	MSI 300
Anwendung	Multifunktionelles Stitching Interferometer
Messbereich Durchmesser	0 mm - 300 mm
Verfahrweg B	-90 ° - 90 °
Verfahrweg C	0 ° - 360 °
Verfahrweg X	-150 mm - 150 mm
Verfahrweg Y	-25 mm - 25 mm
Verfahrweg Z	0 mm - 1000 mm
Anzahl der Achsen	5 (X, Y, Z, B, C)
Strombedarf (andere auf Anfrage)	1 KW
Abmessungen	Breite: 1500 mm, Höhe: 2650 mm, Tiefe: 1500 mm; mit IF-Modul
Gewicht (ca.)	2500 kg
Disclaimer	Änderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
