OWI 150 XLC

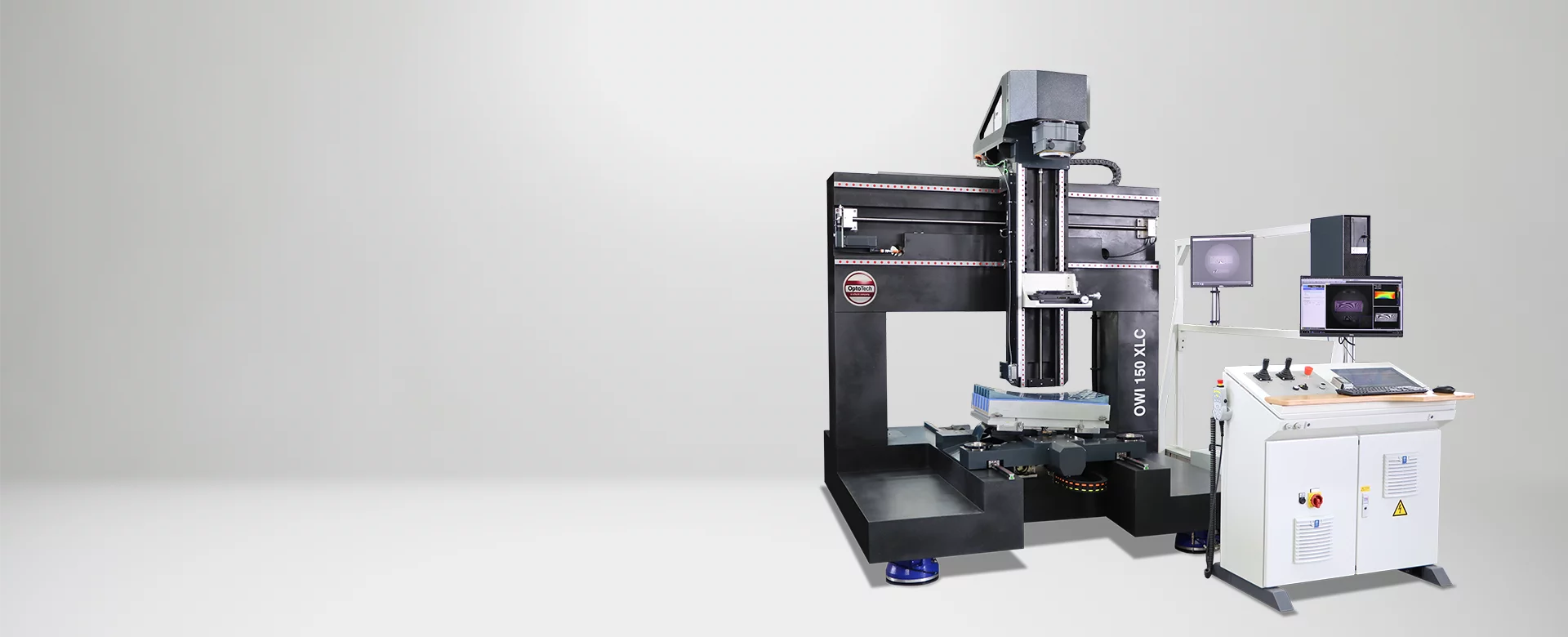

Hochpräzises Fizeau Werkstattinterferometer OWI 150 XLC zur Prüfung von zylindrischen und planen Oberflächen. Die optimierte Kinematik und ein großer Arbeitsbereich machen diese Messmaschine zu einem unverzichtbaren Werkzeug für die Herstellung von High-End-Optiken.
Metrology
Interferometrisch
Formmessung
Radienmessung
Kontaktanfrage
Highlights
- Optimiert für den Einsatz in der Produktion
- Messaufbau aus Naturhartstein in Portalbauweise, passiv luftgelagert

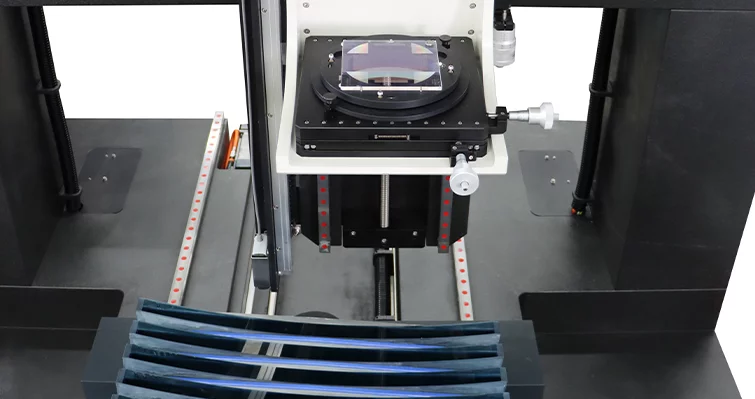

- Inverse Montage des Interferometermoduls auf der X-Achse

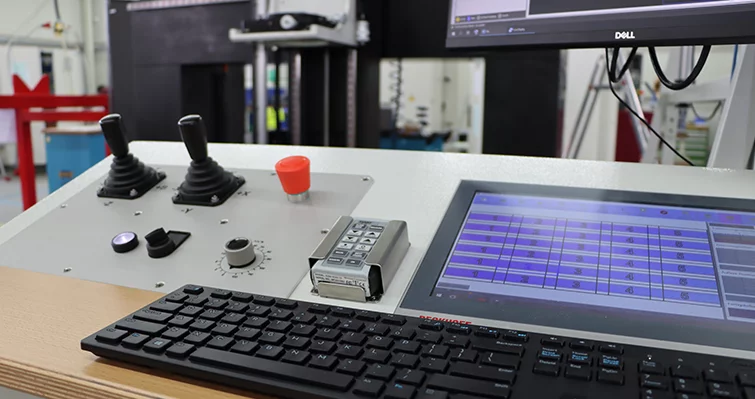

- X / Y / Z / B-Achse über Motor einstellbar. Bedienung über Joystick. Messpositionen können gespeichert werden

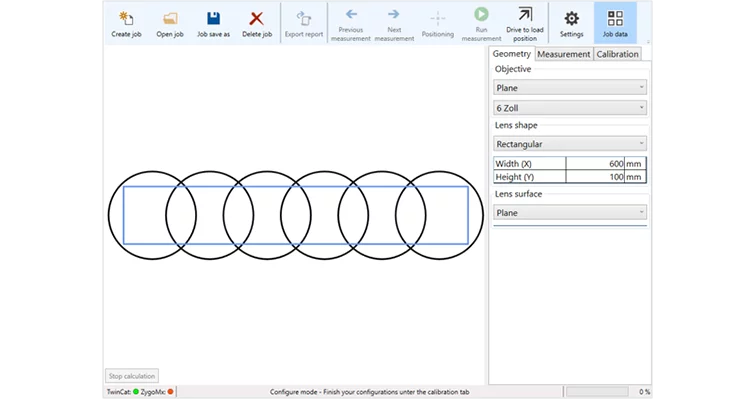

- Für CX- und CV-Zylinder und Planoptik
- Die kollimierte Wellenfront wird mithilfe eines computergenerierten Hologramms (CGH) in einer Dimension aufgeteilt, um eine zylindrische Wellenfront zu erstellen
- Inklusive integriertem PC-Arbeitsplatz

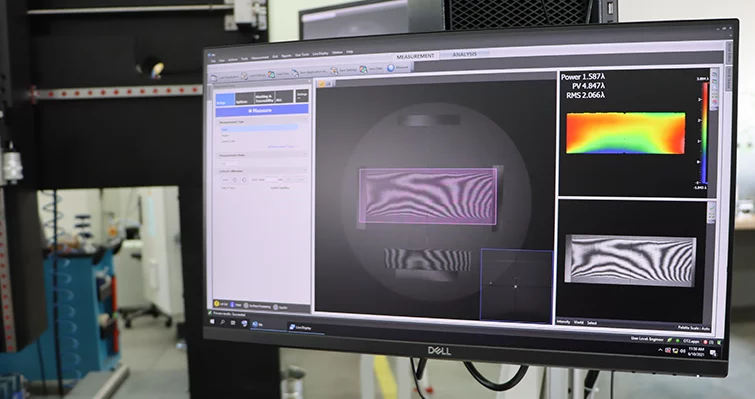

- Software von OptoTech in Kombination mit Zygo MX

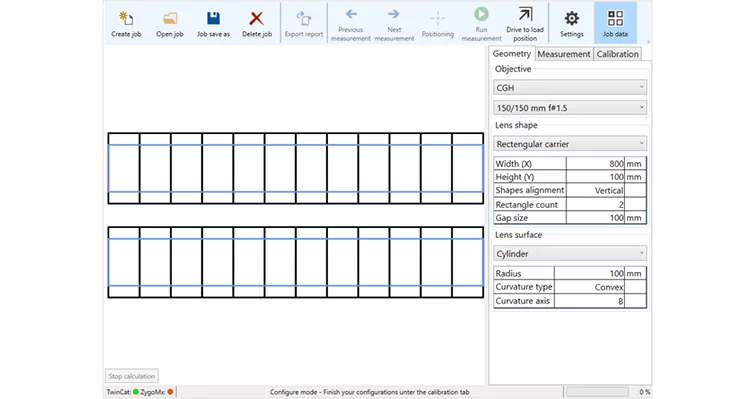

- Vollautomatische Messung einzelner Zylindersegmente
Systemvorteile
- Messbereich deckt präzise Randanalyse von großen Optiken
- Erweitere Achse ermöglicht einen unvergleichlich großen Arbeitsbereich bei höchster Messgenauigkeit
- CGH kann für mehrere Komponenten eingesetzt werden
- Messpositionen und -einstellungen können im System gespeichert werden
- Optimierte Kinematik ermöglicht schnelles Positionieren
- Robustes Dämpfungssystem sorgt für stabilies Fahrverhalten und ermöglicht den Einsatz in einer Produktionsumgebung
- Das Interferometer kann mit einem Kran von oben beladen werden
Optionen
- Verschiedene Zygo 6“ Interferometermodule, z.B. Zygo VeriFire 6“
- Verschiedene Zygo 6“ Objektive, z.B. Zygo TF 6“ Plan ʎ/20

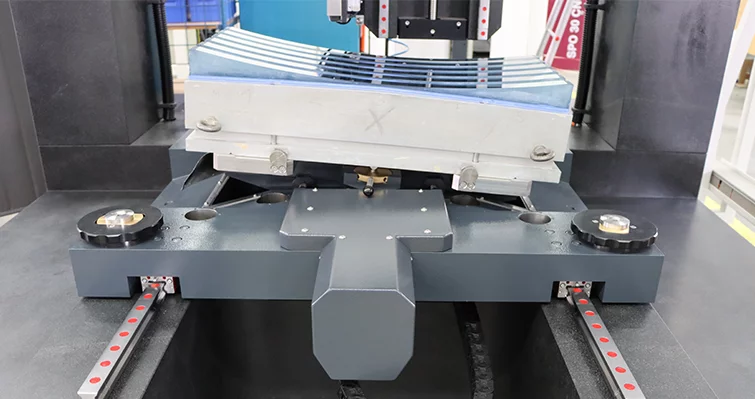

- Verschiedene Werkstückaufnahmen
