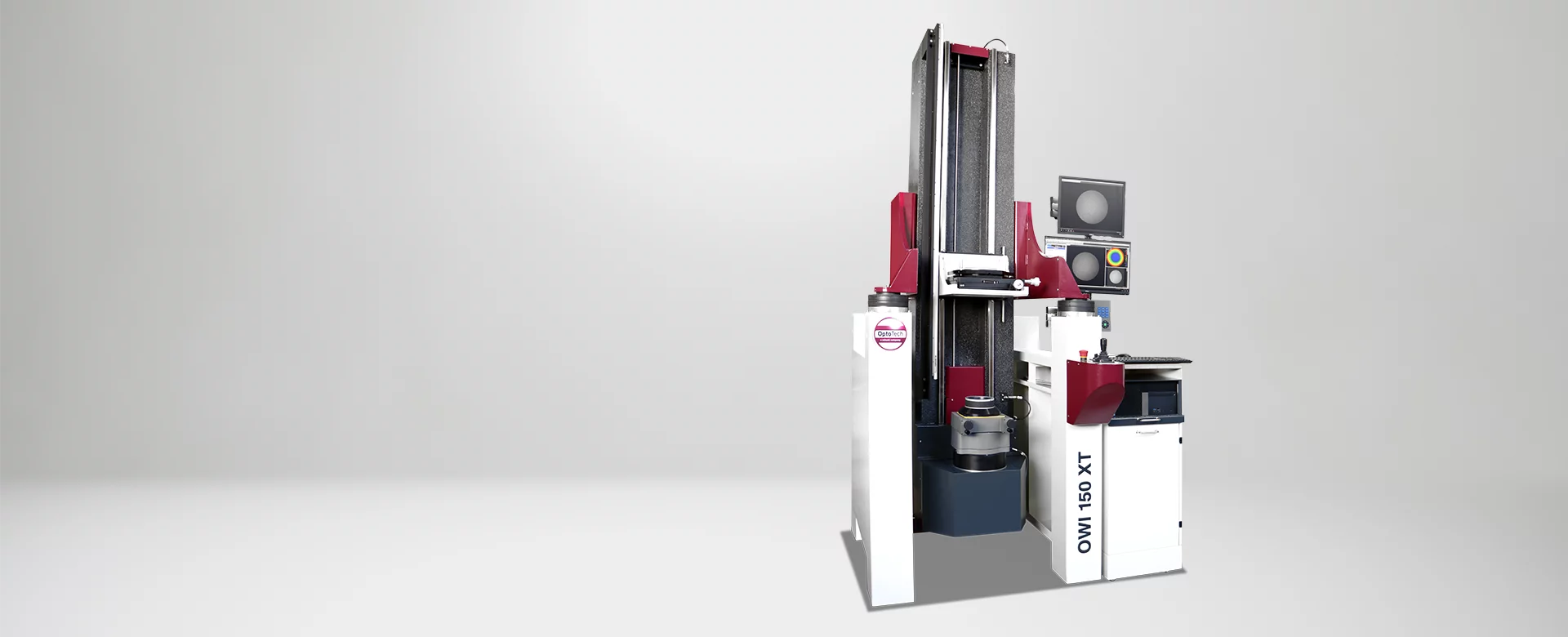

OWI 150 XT 1500
Hochpräzises Fizeau-Werkstattinterferometer für das Prüfen von sphärischen und asphärischen Bauteilen. Eine hochgenaue Kinematik und ein Messstrahldurchmesser bis zu Ø 150 mm machen dieses Messgerät zu einem unentbehrlichen Werkzeug für die Fertigung von Hochleistungsoptiken.
Metrology
Interferometrisch
Formmessung
Radienmessung
Kontaktanfrage
Highlights
- Aufbau optimiert für den Einsatz im Produktionsumfeld
- Messstativ aus schwingungsabsorbierendem Granit für höchste Messgenauigkeit und Steifheit
- Lagerung über passive Luftdämpfungselemente auf stabilem Stahl-Grundgestell
- Radienschlitten mit spielfrei vorgespannten Wälzlagerführungen, Antrieb über Servomotor

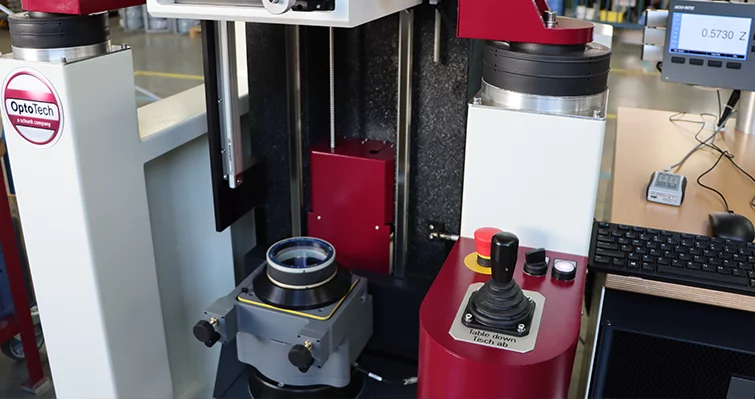

- Wahl der Geschwindigkeit stufenlos über Joystick, Verfahrweg 1500 mm

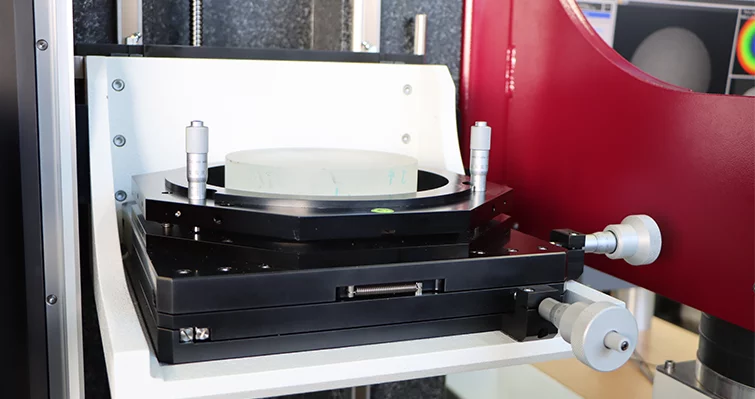

- 3-Achsentisch (Z-Achse in Basisgerät; verschiedene X-Y-Varianten optional)
- Heidenhain Glasmaßstab mit 5 μm Grund-Messgenauigkeit über den gesamten Verfahrweg zur genauen Absolutmessung von Radien. Maßstab nahe der optischen Achse (Abbe‘sches Komperationsprinzip)
- Radienachse laserinterferometrisch vermessen (inkl. Messprotokoll)
- Verschiedene Optionen leistungsstarker Interferometermodule (LT Ultra Module 4" / 6" oder Zygo QualiFire 4" / 6") und entsprechender Softwarelösungen zur Auswertung Ihrer Messergebnisse
- Inklusive mobilem PC-Arbeitsplatz mit integriertem Schaltschrank und Aufbewahrungssystem
Systemvorteile
- Raumsparender Aufbau und gute Zugänglichkeit durch Umlenkung der Strahlachse über Spiegelsystem
- Messstativ aus schwingungsabsorbierendem Granit für höchste Messgenauigkeit und Steifheit
Optionen

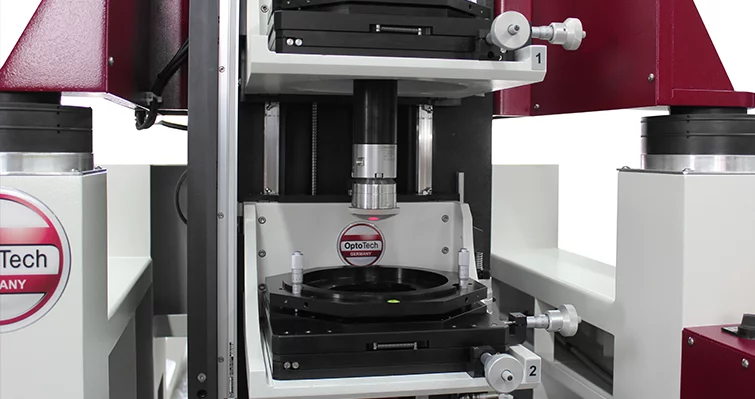

- Erweiterbar auf Zweitischvariante (Asphärenmessoption und Systemmessoption)
- Laser-Messsystem Optional für 1-Tisch-Version
- Dämpfungssysteme Optional Passiv oder Aktiv
- Planmessungen möglich über zusätzlichen Kipptisch
- Verschiedene Auflageringe
- Laserinterferometrische Fehlerkompensation auf Messgenauigkeit ±1μm
- Automatisches Radienmessung-Modul
- Optional Planflächen, Asphären und Systeme im doppelten Durchgang
