OWI Desktop 1/2"

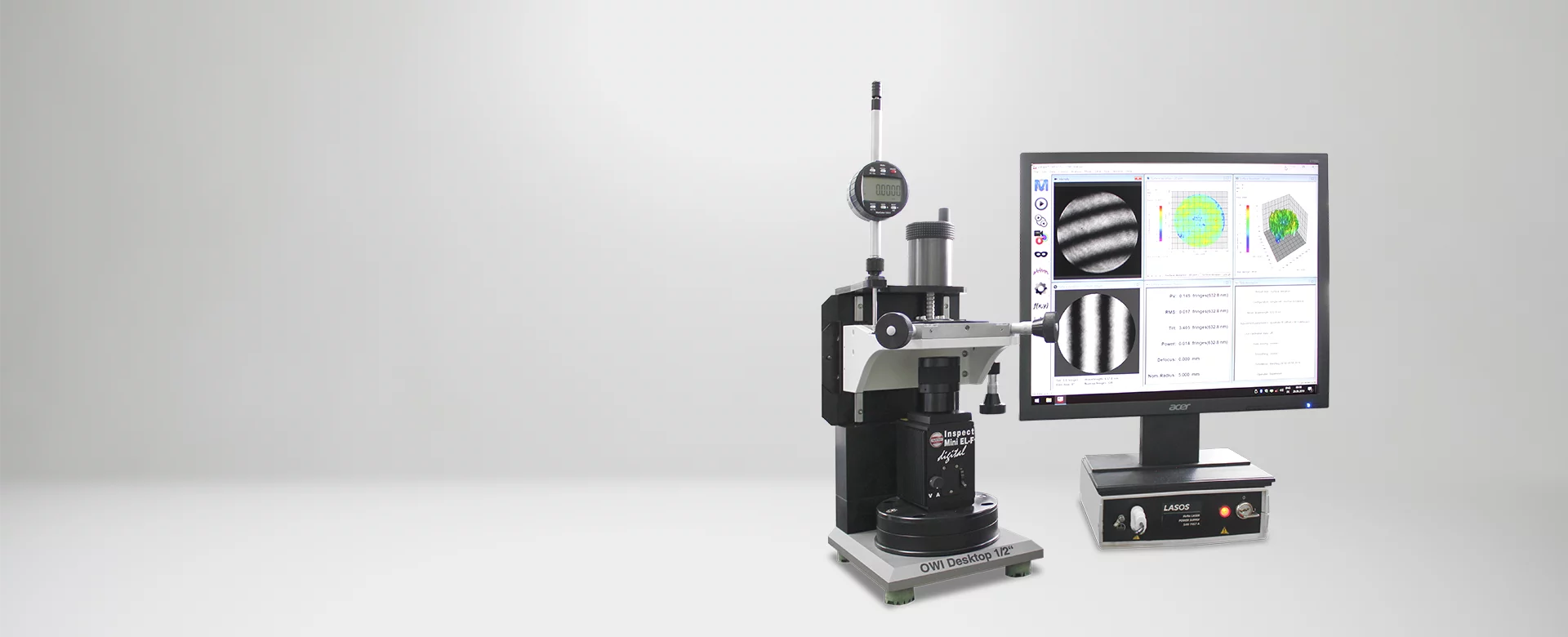

Das kompakte Werkstattinterferometer OWI Desktop 1/2“ ist das ideale Messgerät im Bereich der Endoskopie und Mikrofertigung.

Metrology
Interferometrisch
Formmessung
Radienmessung
AllgemeinHighlightsSystemvorteileOptionenTechnische Daten
PDF Download
Kontaktanfrage
Kontaktformular


Kontaktanfrage

Highlights

  • Berührungsloses Messsystem für Linsen, daher keine Beschädigung der Prüflingsoberfläche
  • Stabiler, schwingungsgedämpfter Aufbau
  • Kleiner und kompakter Aufbau. Platzierung des Gerätes direkt am Arbeitsplatz möglich.

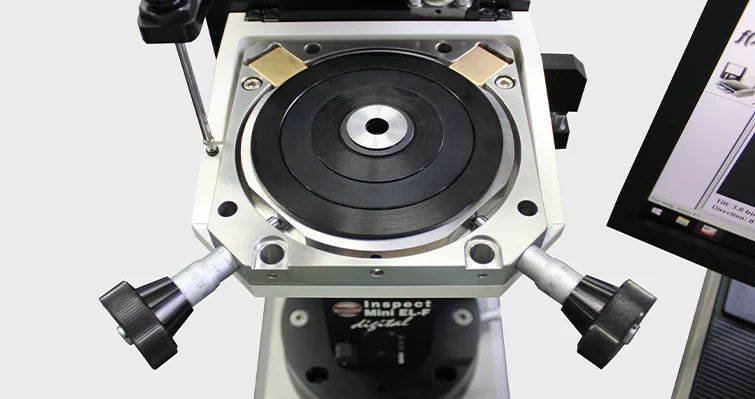

  • 3-Achsen-Feinjustiertisch mit Mikrometerschrauben-Feinverstellung

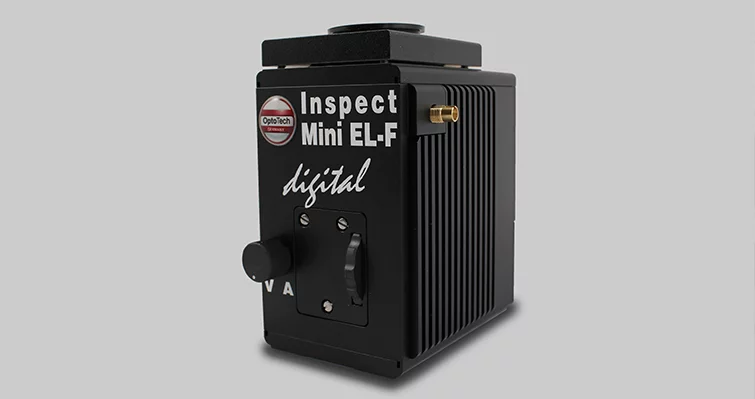

  • Verwendung des hochwertigen OptoTech Inspect Mini EL-F digital Interferometermoduls

Systemvorteile

  • Einfache Handhabung
  • Sehr kurze Messzyklen
  • Keine Beschädigung der Prüflingsoberfläche
  • Kleiner und kompakter Aufbau

Optionen

  • Radienmessung über eine Digital-Messuhr
  • Streifenauswertungssoftware: statisch (Fringe OWI) oder phasenschiebend (OptoTech µShape OWI)
  • Messobjektive
  • Verschiedene Linsenhalter
Technische Daten
OWI Desktop 1/2"
Anwendung

Berührungsloses Messen und Prüfen von Sphären

Messbereich Durchmesser (Basis ½" Objektiv)0 mm - 13.6 mm
Messbereich RadiusAbhängig vom verwendeten Objektiv
AntriebFeingewindeschraube
Anschluss½" Objektive mit Gewindeanschluss M25 x 0,75
Messgenauigkeitλ/10
MessobjektiveF-Aplanar F/D 0.59 / F/D 1.0
Verfahrwegca. 70 mm
AbmessungenBreite: 230 mm, Höhe: 435 mm, Tiefe: 230 mm
Gewicht (ca.)6 Kg
DisclaimerÄnderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
