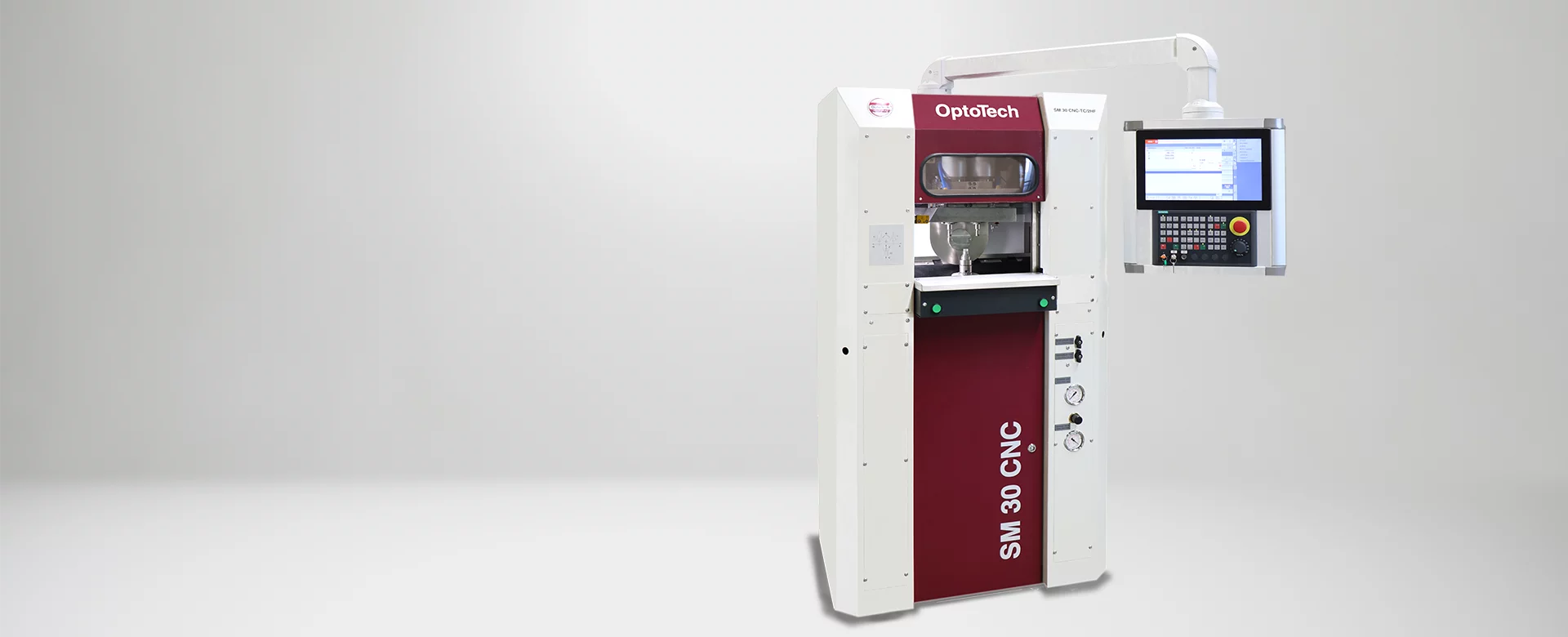

SM 30 CNC-TC
Die Schleifmaschine SM 30 CNC-TC mit 2 Schleifspindeln ist die ideale Low Cost Variante einer Hochgeschwindigkeits CNC Schleifmaschine für die Bereiche Supermikro und Endoskopie. Der universelle Arbeitsbereich, die einfache Bedienung in Verbindung mit modernster Schleiftechnologie mittels Standard Topfschleifwerkzeugen sowie das Preis-Leistungsverhältnis dieser Maschine wird Sie begeistern.
Feinoptik
CNC
Schleifen
Schließen
Video
Kontaktanfrage
Highlights
- 3 Spindeln (Werkstückspindel, 2 Schleifspindeln)
- Einstellung der Bearbeitungsparameter mit 3-achsiger CNC Steuerung
- Eine Werkstückspindel zum Spannen der Linse mittels Spannzange oder Vakuum
- Einfache Bedienung durch Eingabe und Einstellung der Linsenparameter und Technologiedaten über eine CNC-Steuerung mit Benutzer Dialogmenü

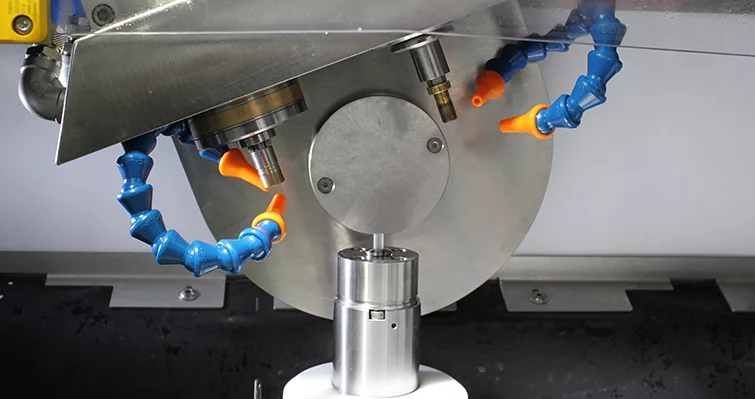

- Vorschleifspindel (wälzgelagert) und Feinschleifspindel (luftgelagert) zur Aufnahme der Topfschleifwerkzeuge oder Schleifwerkzeugen mit integrierter Randbearbeitung
- OptoTech Benutzeroberfläche, Microsoft Windows
Systemvorteile
- Ideale Low-Cost Variante einer High-Speed CNC Schleifmaschine

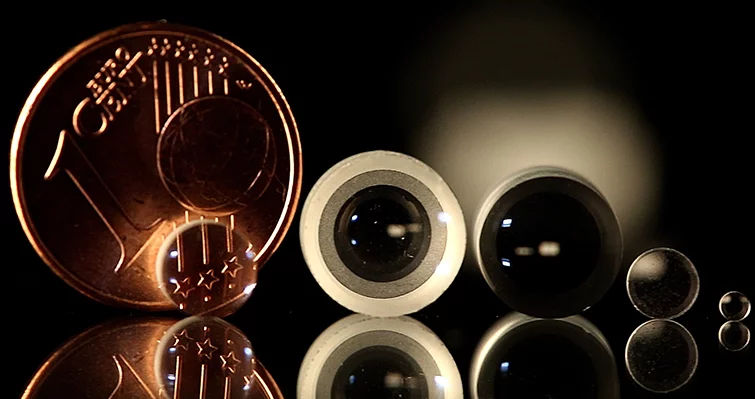

- Ideal zur Bearbeitung von Optiken aus den Bereichen Supermicro und Endoskopie
- Einfache Bedienbarkeit
- Hohe Steifheit durch Maschinengehäuse und Schlitten aus Grauguss
- Energieeffiziente Motoren: Energieeinsparpotential bis zu 30% (abhängig von geforderter Leistung)
Prozessmerkmale
Bearbeitungszyklen:
- Sphäre Schleifen mit Standard Topfschleifscheiben
- Vorschleifen, Feinschleifen und Randbearbeitung
- Schleifen einer Schutzfase (Radienfase) mit der Topfschleifscheibe
Optionen
- Messtaster zur Mittendickenmessung
- C-Achse
- Bearbeitung von Asphären
- Kühlmittelbehälter
