UPG 500 CNC
Die neue Ultrapräzisions-Schleifmaschine UPG 500 CNC wurde speziell zur Herstellung von bis zu 500 mm großen High-End-Optiken entwickelt. Ob Sphären, Asphären oder Freiformflächen, die UPG 500 CNC bietet Ihnen höchste Präzision beim Schleifen (alle Achsen hydrostatisch gelagert).
Feinoptik
CNC
Schleifen
Schließen
Video
Kontaktanfrage
Highlights
- Die neue Ultrapräzisions-Schleifmaschine UPG 500 CNC wurde speziell zur Herstellung von bis zu 500 mm großen High-End-Optiken entwickelt
- Ob Sphären, Asphären oder Freiformflächen, die UPG 500 CNC bietet Ihnen höchste Präzision beim Schleifen (alle Achsen hydrostatisch gelagert) in Kombination mit einer integrierten hochgenauen Messtechnik (optional)
- Dieser kompakte und hocheffiziente Aufbau ermöglicht es alle wichtigen Zukunftsbauteile im Bereich ASTRO-Optik, EUV-Optik sowie Weltraumtechnik optimal zu fertigen
- Hochsteife Portalbauweise. Maschinenbasis aus Granit.
- 4 CNC-Achsen für maximale Freiheit bei der Bearbeitung
- Hydrostatische Führungen
- Hochdynamische digitale Linearmotoren mit zwei Primärteilen in allen Achsen
- Ultrapräzise Laserscale Maßstäbe in allen Achsen

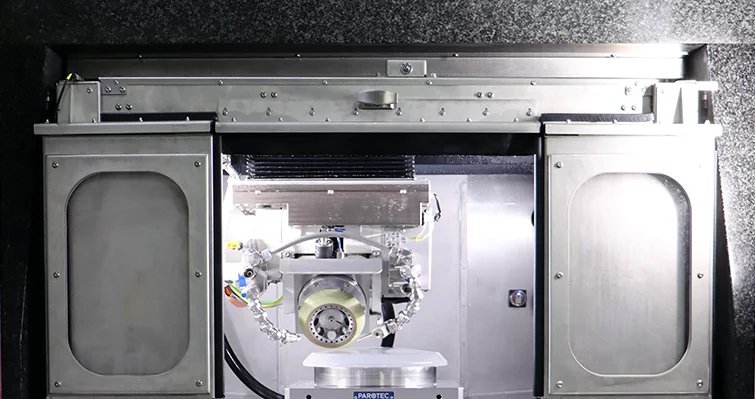

- Schleifspindel zur Aufnahme für Umfangsschleifscheiben (Formscheiben) zum Vorschleifen im Konturzug. AnordLeistungsmerkmale nung der Schleifspindel 30° zur Horizontalen. Hydrostatisch gelagert.
- Siemens Sinumerik One CNC-Steuerung mit OptoTech Benutzeroberfläche
Prozessmerkmale
Schleifzyklen: Umfangsschleifen im Spiral- oder Rastermodus von Sphären, Asphären und Freiformflächen
Abrichtzyklen: Abrichtzyklus für Formscheiben zum Feinschleifen
Optionen

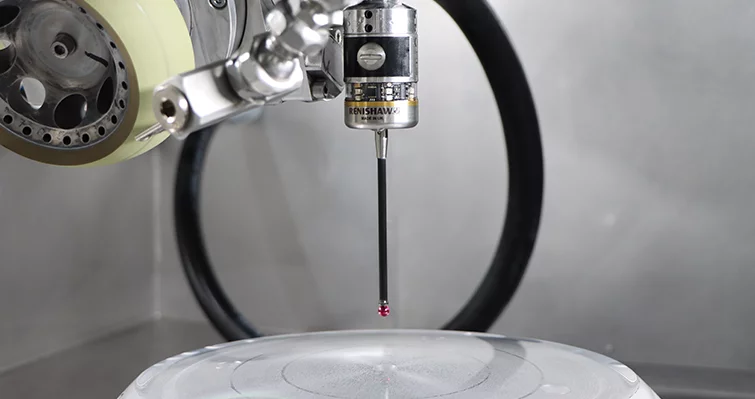

- Integrierte Messtechnik
- Schleifwerkzeuge
- Spannsysteme
- Kühlmittelbehälter
- Präzisions Kühleinrichtungen zur Kühlung der Achs- und Spindelantriebe und des Hydraulikaggregates
- Hydraulikaggregat zur Versorgung der hydrostatischen Führungen
