Zentrierschlag-Software
Die OptoTech Zentrierschlag-Software stellt ein hochflexibles Werkzeug zur Qualitätskontrolle von sphärischen Einzelflächen im Auflicht dar. Sie berechnet die Abweichung zwischen optischer Achse und mechanischer Achse einzelner sphärischer Flächen gemäß DIN ISO 10110-6 und präsentiert die Ergebnisse graphisch zum direkten Vergleich mit Zeichnungsvorgaben. Die Software ist für einfache und sichere Anwendung konzipiert. Die OptoTech Zentrierschlag-Software visualisiert Ihre Messprozesse, speichert und dokumentiert sämtliche Messresultate und sorgt so für maximale Transparenz. Sie arbeiten mit effizienten Berechnungs-Algorithmen, haben die Möglichkeit, flexible Anpassungen gemäß Ihrer Messaufgaben vorzunehmen.
Kontaktanfrage
Highlights
- Automatisch skalierbare Strichplatte im Bildfeld in Abhängigkeit vom Prüfling und Vorsatzobjektiv
- Manuelle Anpassung der Intensität und des Kontrast des Fadenkreuzes mit Software möglich. Zusätzliches digitales Fadenkreuz softwareseitig einstellbar
- Anzeige Einstellungen: Skala anzeigen, Kreuz anzeigen, Zusatzinformationen der Linse anzeigen, Zusatzinformationen der Oberfläche anzeigen
- Anzeige Kamera: Drehung (in 90° Schritten), spiegeln / nicht spiegeln
- Anlegen von bis zu 999 Linsen mit bis zu 4 verschiedenen Messpunkten. Abspeicher- und automatisch anfahrbar über Schnellwahl-Tastenfeld bei Kombination mit motorischer Z-Achse.
- Einrichtmodus durch Passwort geschützt
- Umfangreiche und Kontext-sensitive Online-Hilfe
- Controller für motorische Z-Achse (optional) zum absoluten und relativen Fahren zu fest definierten Abständen oder angespeicherten Messpunkten; Monitoring des Antriebszustands
Prozessmerkmale

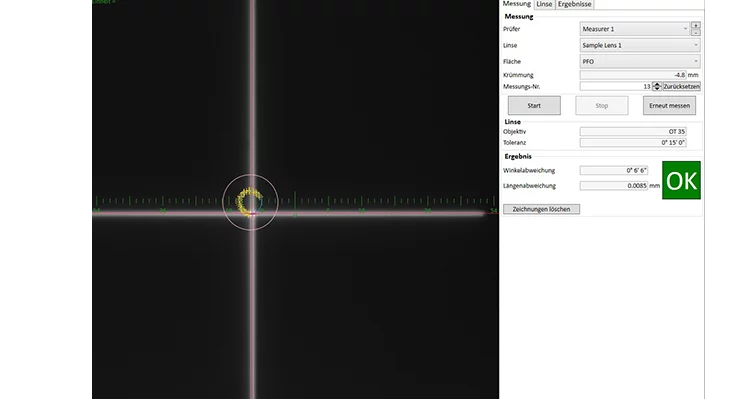

1. Anzeige von Ist-Schlagkreis und Soll-Schlagkreis; Bewertung GO/NO-GO
2. Einstellen unterschiedlicher Masken wie Raute, Kreuz oder Ellipse

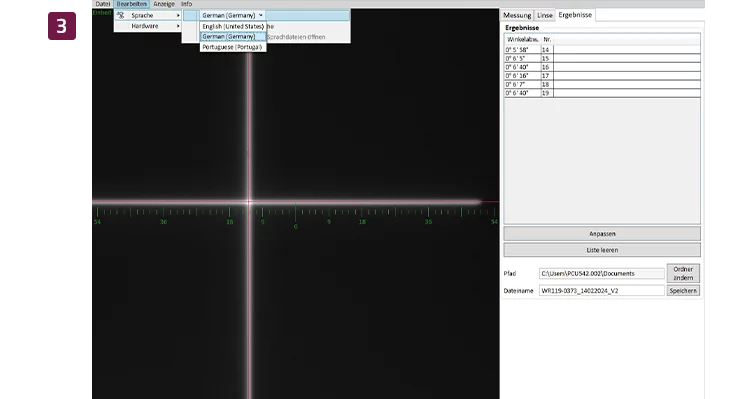

3. Tabellenfunktion für Messergebnisse inkl. Exportmöglichkeit in Excel-Liste für Berichte und Statistiken
