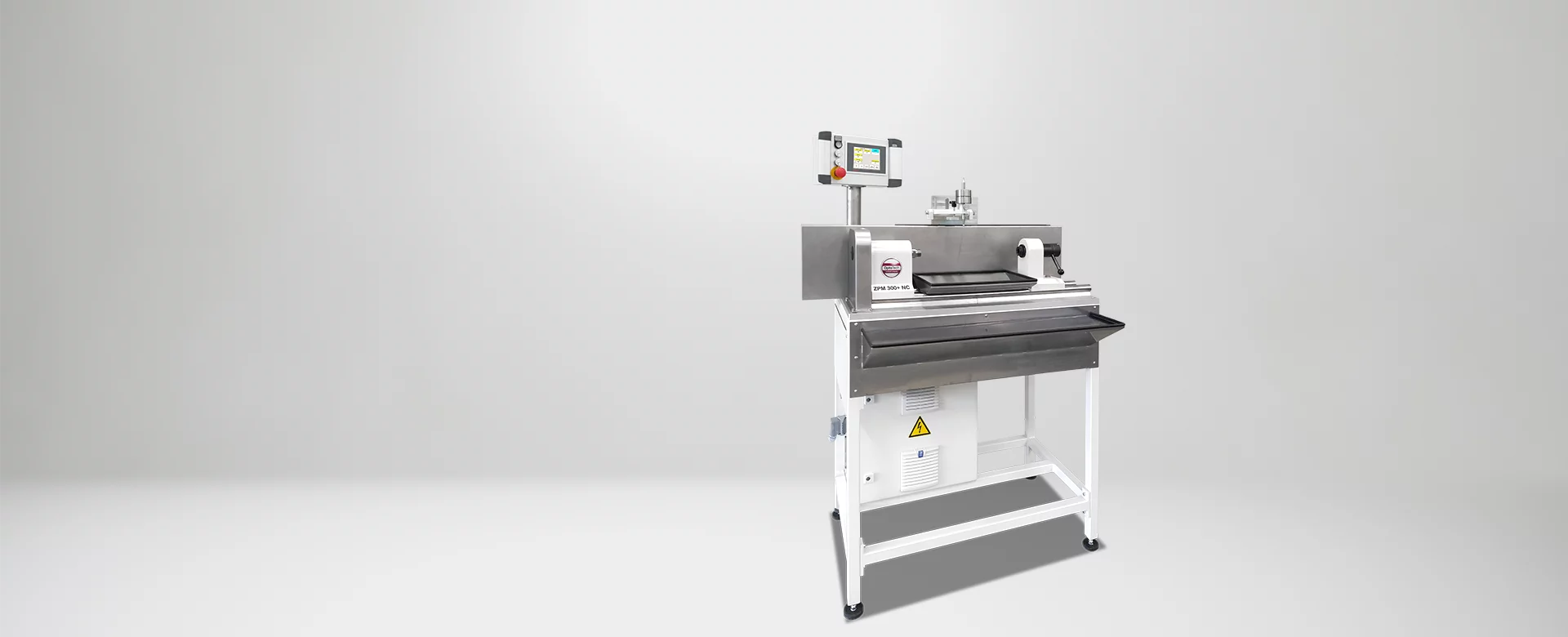

ZPM 300+ NC

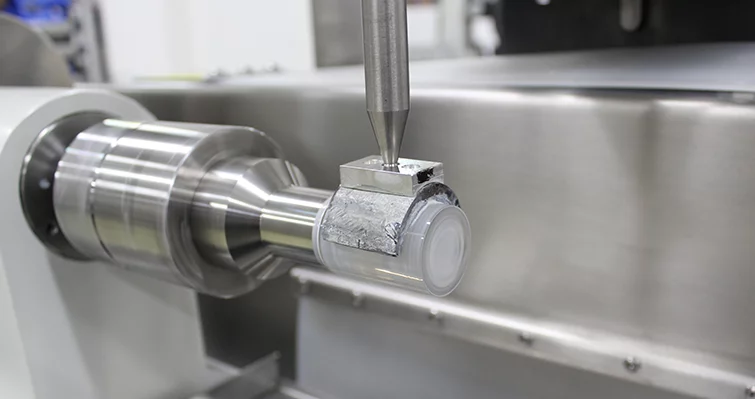

Die NC-gesteuerte Zylinderpoliermaschine ZPM 300+ NC ist eine Spezialmaschine zum Schleifen und Polieren von Zylinderlinsen und Stäben mit kleinen Radien. Die einfache und hocheffiziente Kinematik ermöglicht eine Fertigung in höchster Präzision.

Feinoptik
NC
Polieren
Schleifen
AllgemeinHighlightsTechnische Daten
PDF Download
Kontaktanfrage
Kontaktformular


Kontaktanfrage

Highlights

  • Ideale Kinematik für die Bearbeitung von Zylinder- flächen mit kleinem Krümmungsradius
  • Variable Spindeldrehzahlen
  • Einfaches Rüsten, einfaches Warten
  • Stufenlos regelbare Werkstückdrehzahl, Oszillationsbewegung, Oszillationsfrequenz und Nullpunktverschiebung über NC-Steuerung
  • Eingabeparameter: Hub und Oszillationsfrequenz für X- und Y-Achse, Bearbeitungszeit, Nullpunktverschiebung
  • Durch die einfache NC-Steuerung können Parameter und Programmkinematiken direkt gespeichert werden

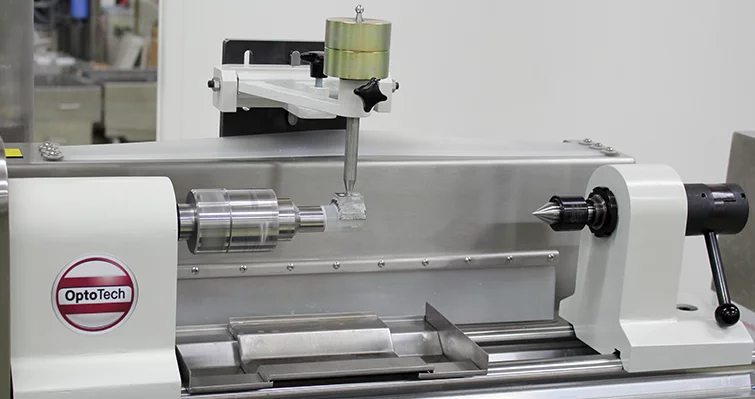

  • Arbeitsdruck regulierbar über Schiebegewichte
  • Universell verwendbar
Technische Daten
ZPM 300+ NC
Anwendung

Feinschleifen und Polieren von Zylinderlinsen

Arbeitsbereich Durchmesser Zylinder0 mm - 250 mm
Arbeitsbereich Länge Zylinder0 mm - 400 mm
ArbeitsdruckGewichte
Einstellbare Polierzeit0 - 90 min
Oszillationsbewegung0 bis ± 210 mm
Oszillationsfrequenz0 - 30/min (Oszillationsweg ± 50 - 210mm); 0 - 90/min (Oszillationsweg 0 < ± 50mm)
WerkzeugspindelDrehzahl: 50 – 300/min; Anschluss: Pinole
Strombedarf (andere auf Anfrage)2 kW
AbmessungenBreite: 1050 mm, Höhe: 1600 mm, Tiefe: 750 mm
Gewicht (ca.)250 kg
DisclaimerÄnderungen der Daten ohne Ankündigung vorbehalten. Wenden Sie sich zur Klärung von Einzelheiten bitte an OptoTech.
