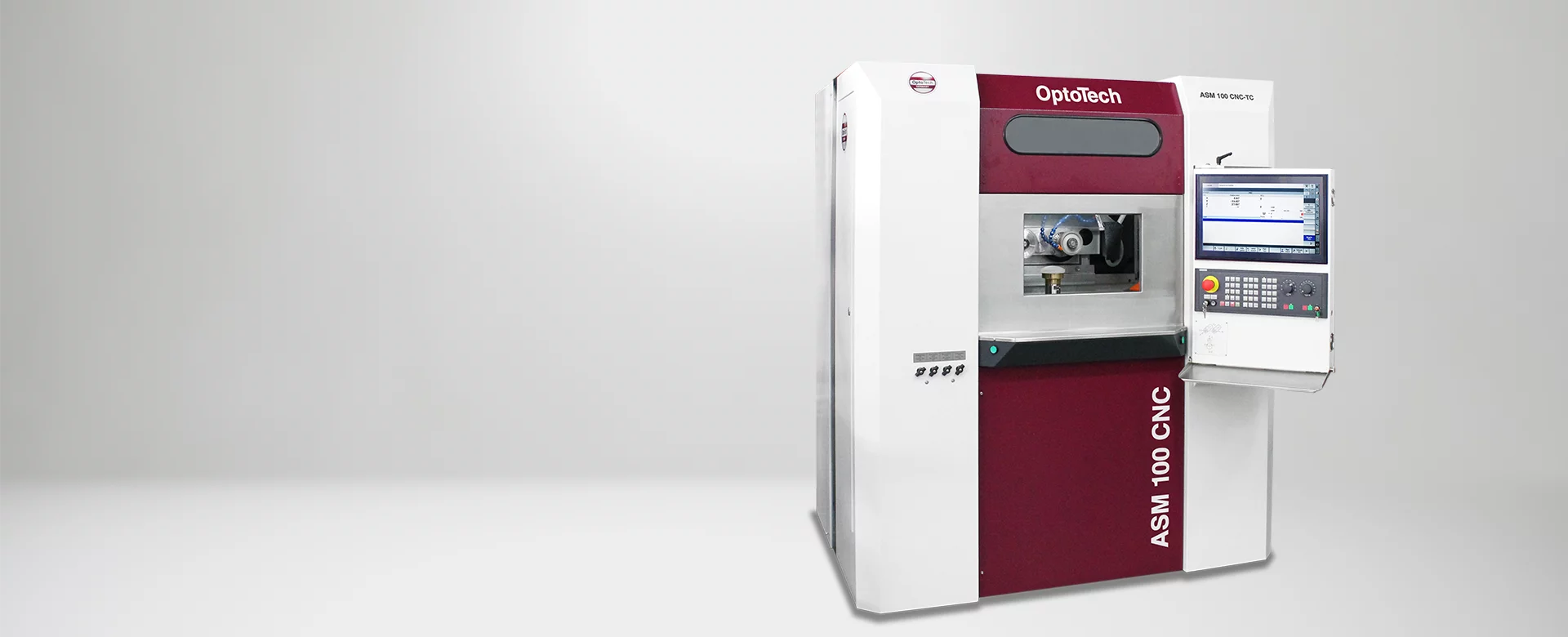

ASM 100 CNC-TC

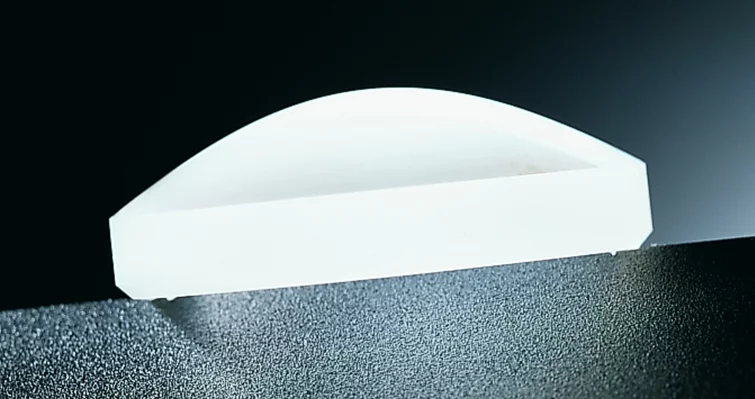

Die OptoTech 4-Achs Schleifmaschine ASM 100 CNC-TC ist die ideale universal Schleifmaschine für die unterschiedlichsten Einsatzbereiche. Sphären, Asphären, torische und A-torische Flächen bis hin zu Freiformflächen können effizient und hochgenau bearbeitet werden. Durch die Interpolation von nur 2 Achsen entsteht eine hochgenaue Fläche.
Feinoptik
CNC
Schleifen
Kontaktanfrage
Highlights
- 4-Achsen CNC-Bearbeitungen (X, Y, Z, C) und 4-Achs-Interpolation
- Steifer und verwindungsarmer Maschinenaufbau auf Grauguss Basis
- 1 vertikale Werkstückspindel, in Z-Richtung verfahrbar

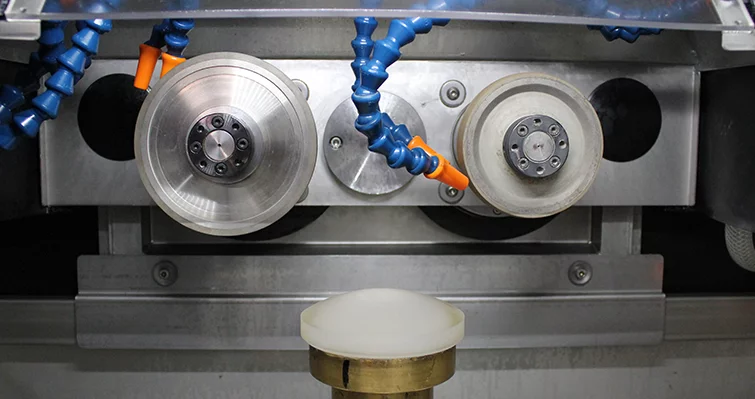

- 2 horizontale Werkzeugspindeln, in X- und Y-Richtung verfahrbar
- Werkstückspindel kombiniert mit C-Achse in Höchstpräzisionsausführung
- Translatorische Achsantriebe (X, Y, Z) mit Synchron-Linearmotoren
- Schleifen asphärischer Flächen im Wälzschnittverfahren
- Bis zu 4 Werkzeuge in 2 Werkzeugspindeln
- Vorschleifen, Feinschleifen, Feinstschleifen
- Hochgeschwindigkeits-Einzelflächenbearbeitung jeder Linsenform möglich (Abhängig vom Werkzeug)
- Kurze Rüstzeiten durch bedienerfreundliche Benutzeroberfläche in MS Windows mit Dialogmenü
- Schneller und einfacher Werkzeugwechsel durch Hydrodehn-Spanntechnik (Option)
- Siemens Sinumerik 840 D Solution Line CNC Steuerung
- Schnittstelle zu modernen Profilmessgeräten (z. B. der Taylor Hobson Talysurf PGI Serie)
Systemvorteile
- Bearbeitung erfolgt mit Scheibenwerkzeugen im Umfangschleifverfahren. Dadurch wesentlich verbesserte Maschinenkinematik mit sehr reproduzierbaren Ergebnisse
- Asphäre kann durch einen spiralförmigen Werkzeugpfad mit nur 2 CNC-Achsen erzeugt werden. Demzufolge sind die Schleifergebnisse wesentlich genauer als mit anderern Verfahren
- Geringe Rüstzeiten sowie schneller und präziser Werkzeugwechsel
Optionen
- Hydrodehn-Spanntechnik
- Fernwartung
